Piattaforma di sollevamento

Le piattaforme elevatrici consentono di sollevare merci pallettizzate o singole ad un'altezza di lavoro ergonomica o addirittura in aree di stoccaggio più elevate. I carrelli con piattaforma elevabile consentono anche di spostare carichi su brevi distanze. Utilizzate la nostra guida all'acquisto per selezionare il prodotto giusto per le vostre esigenze.

1. Piattaforme a pantografo: strumenti versatili per svariate operazioni

La piattaforma elevatrice a pantografo è un dispositivo specifico per movimentare e stoccare le merci in magazzino e per eseguire interventi sui prodotti, senza doverli scaricare dai pallet, ottimizzando i tempi. Gli operatori dei magazzini, delle linee di produzione e delle aree di vendita, grazie alle pedane di sollevamento possono trasportare agilmente i prodotti rispettando le regole dell'ergonomia e lavorando in tutta sicurezza. A tal scopo, le pedane elevatrici sono disponibili come piani elevatori a pantografo o carrelli con piano elevatore a pantografo, sollevabili manualmente (con mandrino o aria compressa), oppure attraverso un sistema elettroidraulico, a seconda del modello. Di seguito una panoramica di possibili applicazioni delle piattaforme di sollevamento a pantografo:

Campo di applicazione	Caratteristiche
Banco da lavoro, tavolo da lavoro e di montaggio	Sulla piattaforma a forbice possono essere eseguiti, ad esempio, lavori di assemblaggio o di imballaggio e di raccolta degli ordini Per creare una postazione di lavoro in piedi, grazie all'altezza di lavoro ergonomica regolabile
Montacarichi	La piattaforma può essere sollevata o abbassata verticalmente attraverso il telaio con forbici piatte, con sistema di sollevamento singolo o doppio Idoneità per il carico e lo scarico di scaffalature, linee di produzione o per il rifornimento di materiale sui banchi da officina Possibilità di sollevamento fino a 2.700 mm
Come alternativa a rampe, banchine e baie di carico	La pedana può essere caricata e trasportata tramite transpallet o carrelli elevatori A seconda del modello, per un carico senza barriere grazie al cuneo di ingresso, all'installazione in fossa o alla forma a U per facilitare il trasporto del pallet con transpallet o carrello elevatore
Dispositivo picker	Per prelevare la merce dagli scaffali e preparare gli ordini dei clienti Per la fornitura dei materiali agli impianti di produzione
Integrazione nei processi automatizzati	Come interfaccia tra diverse unità automatiche di produzione o confezionamento, impianti di produzione, ad esempio nell'industria automobilistica

2. Come scegliere la piattaforma elevatrice più adatta

Nel nostro assortimento di piattaforme a forbice è presente un'ampia scelta di prodotti utili per diversi scopi e che si differenziano, tra l'altro, per capacità di carico, altezza massima di sollevamento e altri parametri. Per trovare la piattaforma elevatrice giusta per le vostre esigenze, risulta perciò opportuno considerare alcuni importanti criteri di selezione:

• Quale peso deve essere in grado di sostenere la piattaforma elevatrice?
• Quale altezza di sollevamento deve raggiungere la pedana di sollevamento?
• Quali sono le dimensioni del prodotto da sollevare e quale piattaforma è adatta?
• Dove verrà installata la piattaforma elevatrice (all'interno o all'esterno)?
• Come verrà caricata la piattaforma di sollevamento?
• L'elevatore a pantografo deve essere fisso o mobile?
• Quale azionamento si predilige per la funzione di sollevamento?
• Quali – se previste – devono essere le caratteristiche di sicurezza per la piattaforma a forbice?

Capacità di carico

Per poter sollevare in modo sicuro e stabile ed eventualmente spostare merci e beni sulle piattaforme elevatrici, i dispositivi devono essere caricati esclusivamente rispettando il carico massimo consentito. Nella scelta di una piattaforma elevatrice è quindi necessario basarsi sui picchi di carico che si verificano durante il processo operativo e assumerli come base decisionale. Le piattaforme elevatrici mobili disponibili nel catalogo Jungheinrich PROFISHOP offrono una portata massima di 1.000 kg, a seconda del modello. Le piattaforme elevatrici fisse offrono, invece, una capacità di carico fino a 8.000 kg, a seconda del modello, e sono quindi ideali per il trasporto verticale di carichi particolarmente pesanti.

1. Se l'intera piattaforma di sollevamento è caricata in modo uniforme, la capacità di carico indicata dal produttore è sufficiente. Per un carico massimo di esempio di 1.000 kg, la scelta più appropriata è una pedana elevatrice con una capacità di carico di 1.000 kg.
2. Se il carico è collocato solo su metà della lunghezza della piattaforma, la piattaforma elevatrice deve comunque essere in grado di sostenere almeno la metà del peso caricato. Pertanto, se la piattaforma elevatrice ha una capacità di carico di 1.000 kg, è possibile caricare solo un peso massimo di 500 kg su metà della lunghezza della piattaforma. Al contrario, se si vuole caricare un peso di 1.000 kg su metà della lunghezza della piattaforma, è necessario acquistare un modello di piattaforma elevabile con una capacità di carico di 2.000 kg.
3. Se il carico è collocato solo su metà della larghezza della piattaforma, la piattaforma elevatrice deve comunque essere in grado di sostenere almeno un terzo del peso del carico. Ad esempio, se la piattaforma elevatrice ha una capacità di carico di 1.000 kg, è possibile caricare un massimo di 330 kg su metà della larghezza della piattaforma. Di conseguenza, se si devono caricare regolarmente pesi di 1.000 kg su metà della larghezza della piattaforma, la scelta giusta ricade su un modello di piattaforma elevatrice con capacità di carico di 3.000 kg anziché di soli 1.000 kg.

Altezza di sollevamento

L'altezza di sollevamento è un altro criterio fondamentale nella scelta della piattaforma elevatrice più adatta alle vostre esigenze operative. Tale parametro può variare a seconda del tipo di telaio e della lunghezza delle forbici.

• Elevatori a pantografo utilizzati principalmente come banchi da lavoro fissi e regolabili ad altezza ergonomica:

Tipo di sollevatore	Altezza di sollevamento
Posizionatore di pallet	270 – 780 mm
Elevatore a pantografo piatto	80 – 840 mm
Pedana di sollevamento con funzione di inclinazione	190 – 850 mm

• Elevatori a pantografo fissi per il sollevamento di materiali o merci:

Tipo di sollevatore	Altezza di sollevamento
Piattaforme elevatrici a singolo pantografo	150 – 1.880 mm
Piattaforme elevatrici per carico mezzi	80 – 2.700 mm
Piattaforme elevatrici a doppio pantografo	270 – 2.700 mm

• Elevatori a pantografo mobili utilizzati come banchi di lavoro o montacarichi:

Tipo di sollevatore	Altezza di sollevamento
Elevatore a pantografo elettrico	368 – 1.300 mm

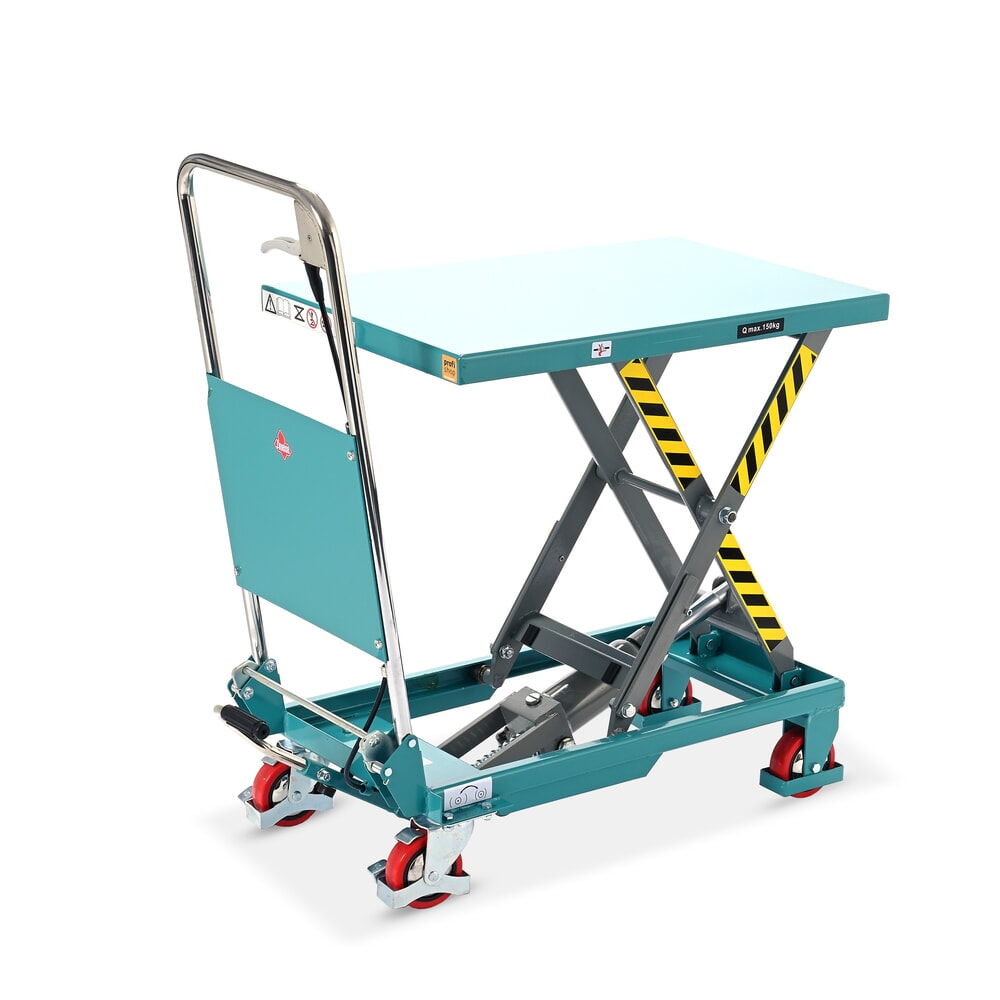

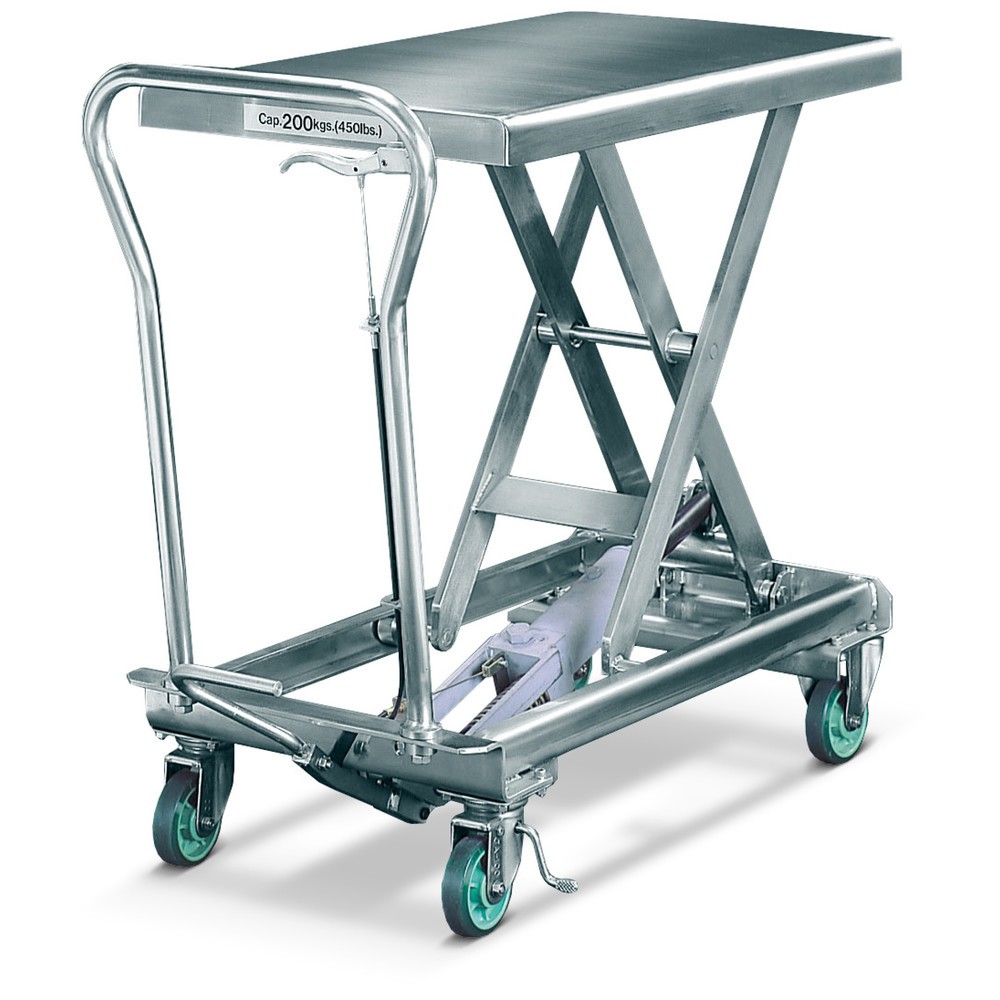

Elevatore a pantografo manuale	216 – 1.800 mm
Piattaforma elevatrice per il montaggio	480 – 1.150 mm

Luogo di utilizzo

Modalità di caricamento

Per caricare e scaricare le merci sulle piattaforme elevatrici si utilizzano solitamente carrelli industriali come transpallet, carrelli elevatori o carrelli a forca. A seconda del peso del carico, delle condizioni locali e dell'uso della pedana elevatrice, sono possibili le seguenti opzioni:

Utilizzo mobile o fisso

Le piattaforme di sollevamento possono essere utilizzate in applicazioni mobili o fisse, a seconda del progetto. La differenza principale tra le due piattaforme è la capacità di carico e le altezze di sollevamento raggiungibili: i carrelli elevatori mobili hanno piattaforme più piccole e una capacità di carico inferiore (fino a 1.000 kg) rispetto alle piattaforme fisse. Di solito non raggiungono le stesse altezze di sollevamento dei modelli fissi; tuttavia, possono essere spostati agevolmente su brevi distanze e offrono quindi applicazioni versatili.

Le piattaforme elevatrici fisse, invece, possono essere installate saldamente a terra o addirittura in fosse. Poiché questi modelli raggiungono elevate capacità di carico e altezze di sollevamento, possono essere utilizzati per trasportare in verticale carichi pesanti o addirittura carrelli industriali. Sulle piattaforme di carico con un fissaggio adeguato, anche i camion industriali possono essere trasportati in verticale.

Tipo di sollevatore	Aree di applicazione

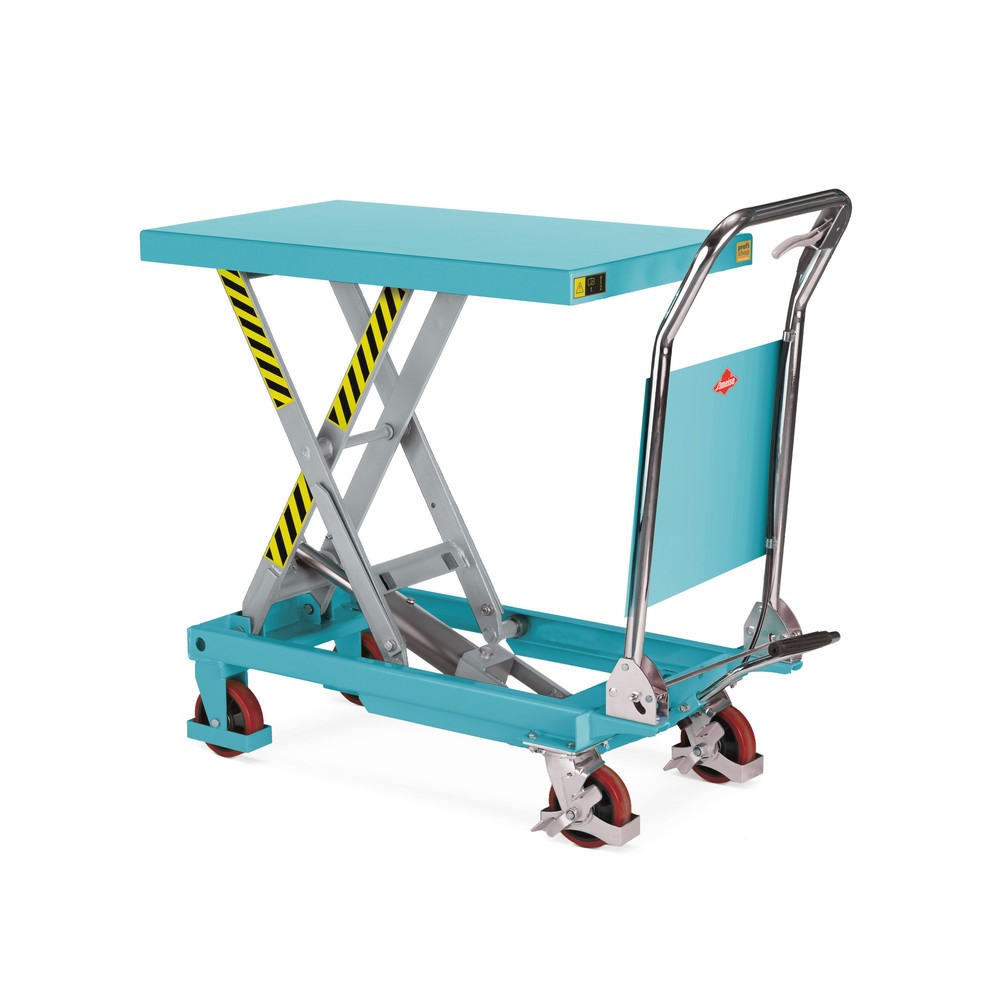

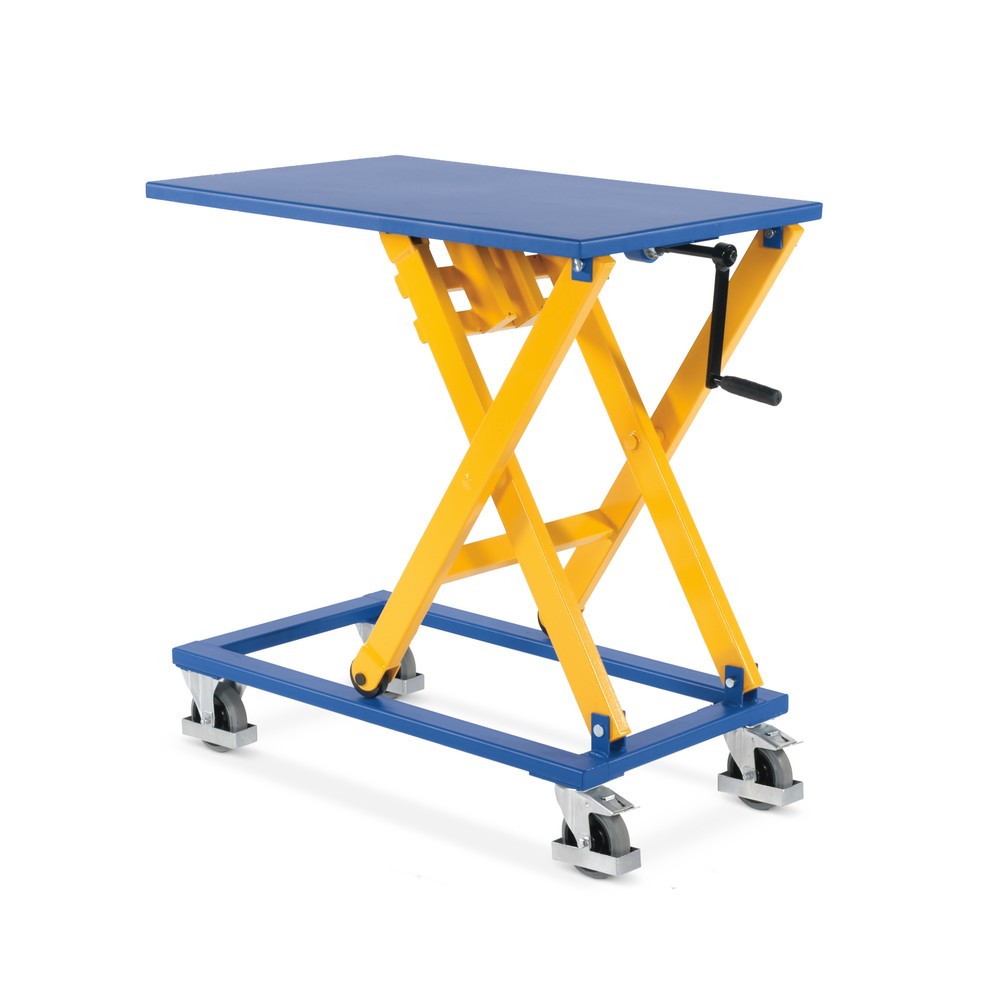

mobile, con ruote e maniglia a spinta	come carrello per l'allestimento in officine meccaniche o aree di montaggio come banco da lavoro mobile come ausilio di carico su macchine o sistemi di trasporto per il trasporto di merci nelle aree di spedizione e produzione per lavori di commissionamento e stoccaggio
fisso	per il carico su nastri trasportatori e rulli nelle linee di produzione per l’uso congiunto con rampe e baie di carico in magazzini con piattaforme di stoccaggio o livelli intermedi in officine meccaniche o in aree di montaggio come banco da lavoro

Funzione di sollevamento

In base ai modelli, le pedane elevatrici Jungheinrich PROFISHOP sono sollevate da sistemi a pompa idraulica azionati a pedale, oppure da sistemi elettro-idraulici. La scelta dell'azionamento più adatto dipende dalla capacità di sollevamento, dai compiti e dal campo di applicazione della piattaforma elevatrice. A seconda del sistema di azionamento, esistono vantaggi e svantaggi diversi per ogni funzione di sollevamento:

Dispositivi di sicurezza

Le piattaforme di sollevamento a pantografo Jungheinrich PROFISHOP sono disponibili con dispositivi di sicurezza che si adattano all'uso previsto e alle esigenze specifiche:

Sistema di sicurezza	Caratteristiche
Arresto di emergenza	L'interruttore è collegato all'unità di controllo: quando viene premuto, tutti i movimenti vengono immediatamente interrotti, così come l'alimentazione, se necessario.
Banda di contatto di sicurezza	La barra è posizionata sul lato inferiore della piattaforma e si attiva al contatto se non viene mantenuta la distanza di sicurezza specificata. Quando si attiva, il movimento di sollevamento o abbassamento viene interrotto immediatamente.
Valvola limitatrice di pressione per meccanismi di sollevamento pneumatici e idraulici	La sovrapressione viene scaricata automaticamente attraverso la valvola: in questo modo si evitano danni o perdite alle viti di regolazione, alle tubazioni o ai tubi flessibili.
Protezione dal calore per meccanismi di azionamento elettrico	La protezione termica impedisce il surriscaldamento dei sistemi elettrici, evitando così cortocircuiti o incendi dei cavi.
Interruttore a chiave	Le funzioni della piattaforma elevatrice possono essere azionate solo inserendo una chiave. Ciò significa che l'unità può essere messa in funzione solo da personale autorizzato.

3. Le piattaforme elevatrici in dettaglio

Le piattaforme elevatrici del catalogo Jungheinrich PROFISHOP soddisfano tutti gli standard di sicurezza necessari e sono certificate secondo la norma DIN EN 1570-1 del Comitato Europeo di Standardizzazione (CEN). I dispositivi sono realizzati esclusivamente con materiali di alta qualità, come acciaio strutturale non legato verniciato a polvere e acciaio puro laminato a caldo (ST52 e ST37) e sono lavorati secondo elevati standard qualitativi. Ciò rende le piattaforme elevatrici strumenti di lavoro stabili, sicuri e a lunga durata.

Piani elevatori a pantografo

Le piattaforme elevatrici fisse di cui disponiamo consentono di sollevare carichi a grandi altezze (a seconda del modello) o di abbassarli da tali altezze. A tal scopo, la piattaforma elevabile è montata su almeno due travi a forbice, che possono essere avvitate al suolo o saldamente inseriti in fosse. Le piattaforme elevatrici a forbice sono disponibili in diverse tipologie, ognuna pensata per l’utilizzo in specifici ambiti di applicazione e possono essere ampliate con accessori per piani elevatori a pantografo:

Tipo di piattaforma a forbice	Caratteristiche
Piattaforme elevatrici extrapiatte	Piattaforma di carico chiusa, a forma di U o a forma di E Pannello di controllo separato disponibile Equipaggiamento opzionale con banda di contatto idraulica di protezione del piede Disponibile in vari colori Altezza di sollevamento fino a 840 mm Capacità di carico compresa tra 600 e 1.500 kg Velocità di sollevamento massima 42 mm/s Velocità di abbassamento massima 84 mm/s Ideale come banco da lavoro fisso

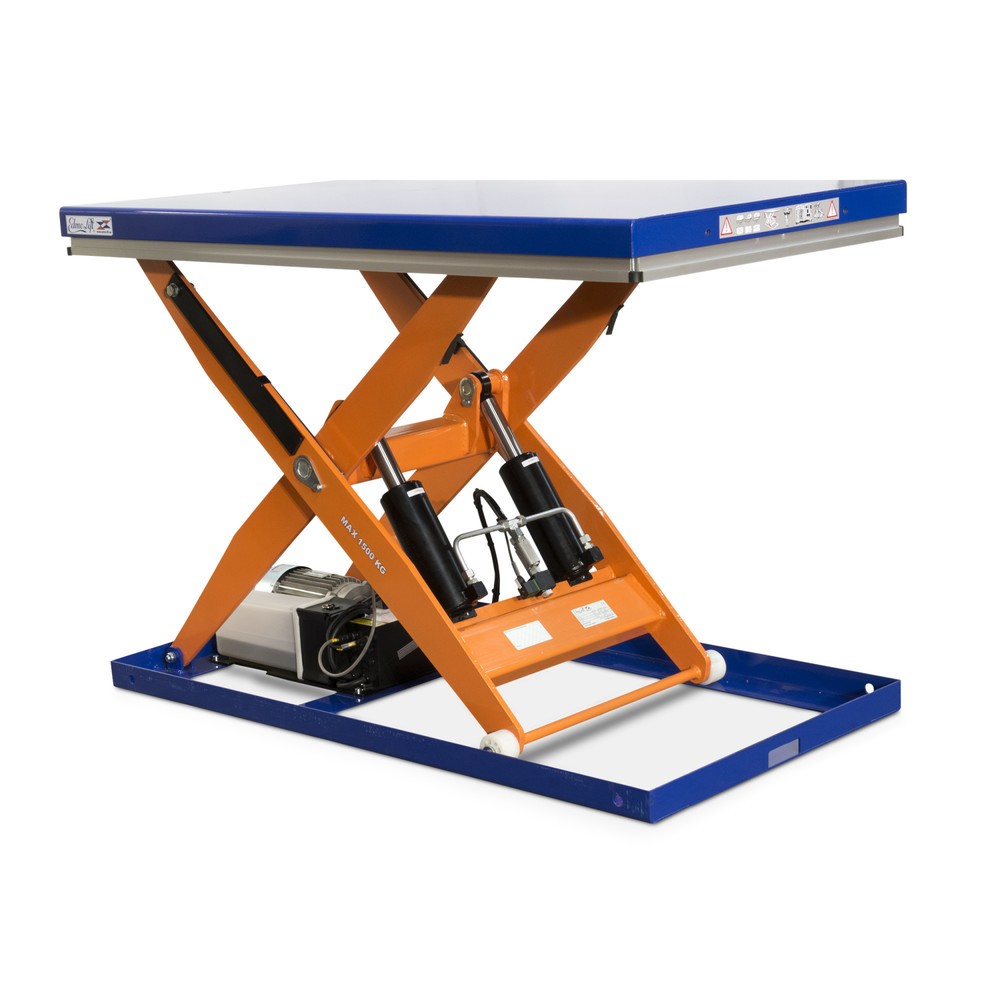

Piattaforme elevatrici a singolo pantografo	Piattaforma chiusa Azionamento di sollevamento elettroidraulico a regolazione continua in altezza Spina CEE e cavo di collegamento lungo fino a 3 m in dotazione I modelli con interruttore a chiave offrono una maggiore sicurezza Altezza di sollevamento fino a 1.880 mm Capacità di carico compresa tra 500 e 3.000 kg Velocità di sollevamento massima 69 mm/s Velocità di abbassamento massima 150 mm/s Utilizzabile come banco da lavoro fisso, montacarichi o sollevatore di materiale

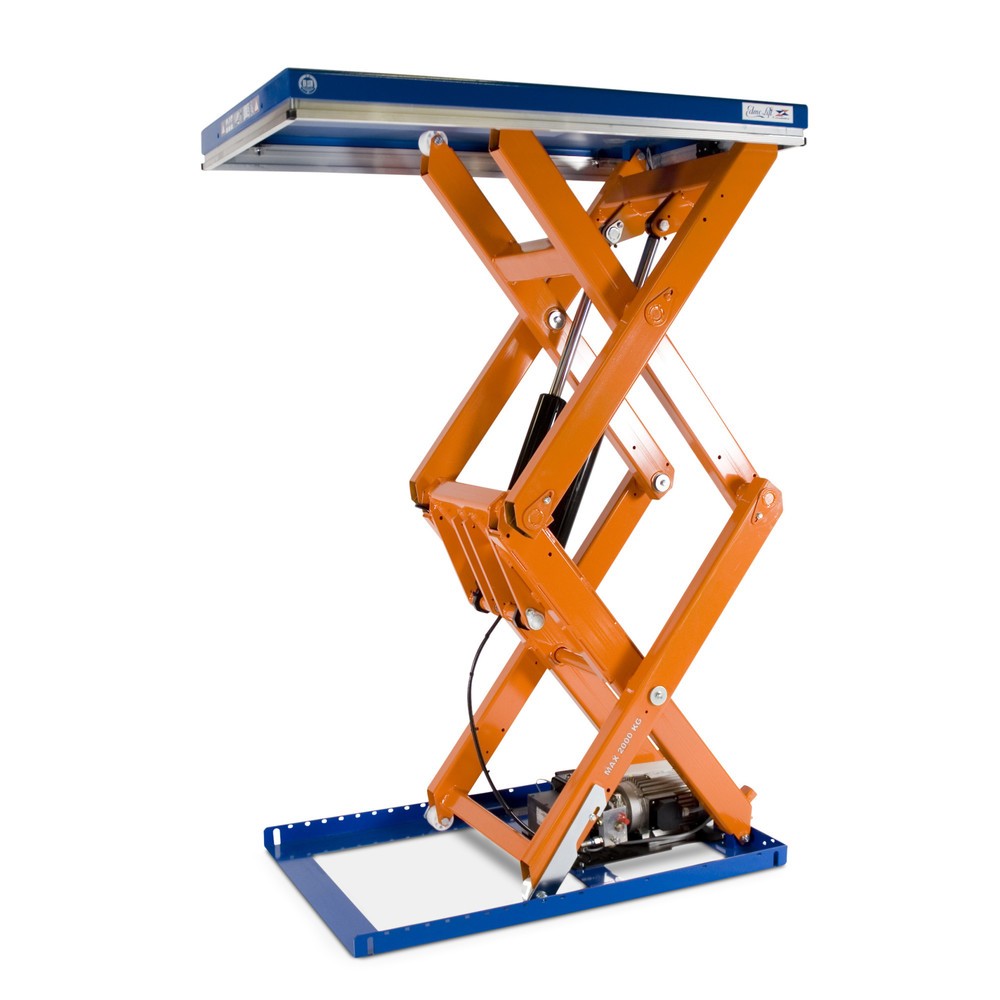

Piattaforme elevatrici a doppio pantografo	Piattaforma chiusa Struttura molto robusta Resistente agli urti e ai graffi Azionamento elettroidraulico Autolubrificante, manutenzione minima Altezza di sollevamento fino a 2.700 mm Capacità di carico compresa tra 200 e 3.000 kg Velocità di sollevamento massima 98 mm/s Velocità di abbassamento massima 150 mm/s Piattaforma idonea per sollevamenti intensivi nell'industria e nei cantieri
Piattaforme elevatrici per carico mezzi	Piattaforma di carico di dimensioni molto grandi disponibile: Estremamente robusto, anticorrosione e autolubrificante Possibilità di 15 cicli di sollevamento all'ora in un turno di lavoro Altezza di sollevamento fino a 2.700 mm Capacità di carico compresa tra 2.000 e 8.000 kg Velocità di sollevamento massima 75 mm/s Velocità di abbassamento massima 75 mm/s Ideale per sollevamenti dinamici e distribuiti in modo non uniforme Piattaforma adatta alla guida con carrelli elevatori elettrici o transpallet
Piattaforme elevatrici ribaltabili	Combinazione di piattaforma elevatrice e basculante Angolo di inclinazione selezionabile tra 0° e 40° Altezza complessiva ridotta a soli 190 mm per un accesso ergonomico Altezza di sollevamento fino a 850 mm Capacità di carico fino a 750 kg Ideale per il carico e lo scarico di carrelli di trasporto e treni rimorchiatori Facilita la rimozione delle merci dalle linee di produzione

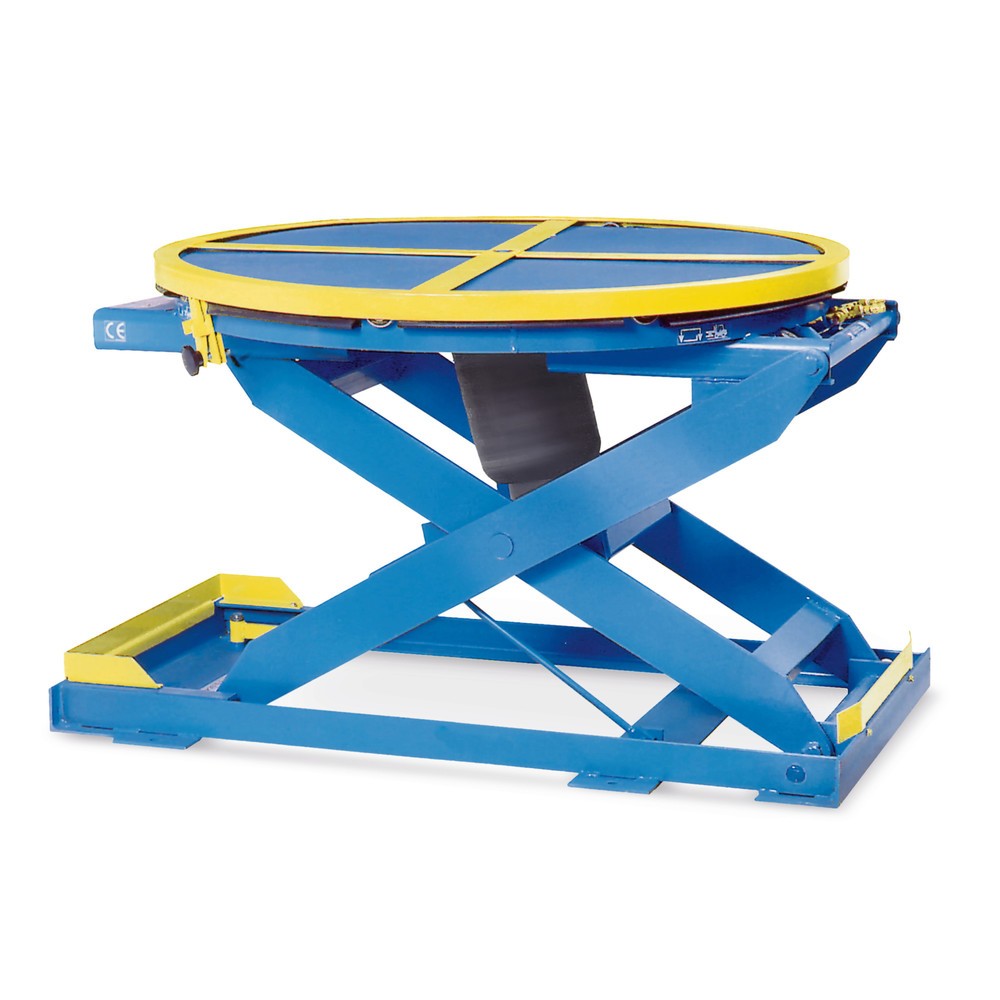

Posizionatori di pallet	Piattaforma rotonda e girevole a 360° con cuscinetto a sfera Regolazione automatica del livello per un'altezza di lavoro ergonomica Regolazione automatica del peso Sistema ad aria compressa con sospensione pneumatica impermeabile Manutenzione minima Altezza di sollevamento fino a 780 mm Capacità di carico compresa tra 113 e 2.000 kg Allinea i pallet ad un'altezza di lavoro ergonomica Ideale per l'uso in combinazione con nastri trasportatori automatici nei reparti di spedizione o nelle linee di produzione

Carrelli con piano elevatore a pantografo
