Carrelli con piano elevatore a pantografo

I carrelli a pantografo sono il mezzo ideale per spostare merci, strumenti o pezzi di produzione, così come per sollevarli o abbassarli a un'altezza di lavoro ergonomicamente corretta per la preparazione dell’ordine. Diversamente dai piani di sollevamento, i carrelli a pantografo sono mobili, ma hanno piattaforme più piccole e una capacità di carico e un'altezza di sollevamento inferiori rispetto ai carrelli elevatori fissi. Le tavole elevatrici a pantografo possono essere spostate facilmente su brevi distanze e possono quindi essere utilizzate in vari modi, ad esempio come tavoli e banchi da lavoro con altezza regolabile per proteggere la schiena.

Inoltre i carrelli elevatori a pantografo sono dotati di maniglie ergonomiche e di rotelle scorrevoli in TPU o poliuretano. A seconda dell'altezza di sollevamento e della capacità di carico, questi sono dotati di pantografo singolo, doppio o in tandem. Per le aree che richiedono un livello di igiene particolarmente elevato, come gli impianti di lavorazione degli alimenti, è possibile acquistare carrelli a pantografo in acciaio inossidabile resistente alla corrosione.

I piani elevatori a pantografo soddisfano tutti gli standard di sicurezza richiesti, sono realizzati esclusivamente con materiali robusti e hanno una finitura di alta qualità. Inoltre sono testati e certificati secondo la norma DIN EN 1570 del Comitato Europeo di Standardizzazione (CEN).

1. Capacità di carico

Per poter sollevare e abbassare in modo sicuro e stabile merci e beni sui carrelli a pantografo, deve essere rispettato il peso massimo specificato. Per scegliere il piano elevatore a pantografo ideale è dunque fondamentale basarsi sui picchi di carico raggiunti durante l’utilizzo. A seconda del modello, i carrelli sollevatori a pantografo del nostro catalogo garantiscono una capacità di carico fino a 750 kg.

L'aspetto più importante per la scelta di un carrello a pantografo con una capacità di carico adeguata è la distribuzione del peso sulla piattaforma. Il motivo è l’unione di braccio di potenza e braccio di leva: a seconda della distribuzione del peso sulla piattaforma, il pantografo viene caricato in modo diverso. Per evitare qualsiasi tipi di danno, la norma DIN EN 1570-1 specifica quanto segue:

• Se l'intera piattaforma è caricata in modo uniforme, la capacità di carico indicata dal produttore è sufficiente. Per esempio, la scelta migliore per un carico massimo di 500 kg è un carrello a pantografo con una capacità di carico di 500 kg.
• Se viene caricata solo metà della lunghezza della piattaforma, il piano elevatore a pantografo deve essere in grado di sostenere almeno la metà del peso. Dunque se la capacità di carico del modello è di 500 kg, si può caricare un peso massimo di 250 kg. Questo vuol dire che se si vuole caricare un peso di 500 kg, è necessario acquistare un modello con una capacità di carico di 1.000 kg.
• Se viene caricata solo metà della larghezza della piattaforma, il carrello a pantografo deve poter sostenere almeno un terzo del peso del carico. Se la capacità di carico è di 500 kg, si può quindi caricare solo un peso massimo di 166 kg.

2. Altezza di sollevamento

Per individuare il carrello elevatore a pantografo più adatto alle tue procedure operative è importante prendere in considerazione, oltre alla capacità di carico, anche l’altezza di sollevamento. Questa può variare in base al tipo di telaio del pantografo o alla sua lunghezza. Da Jungheinrich PROFISHOP potete acquistare piani elevatori a pantografo con le seguenti altezze di sollevamento:

Tipo di pantografo	Altezza di sollevamento (minima e massima)
Singolo	210–1.050 mm

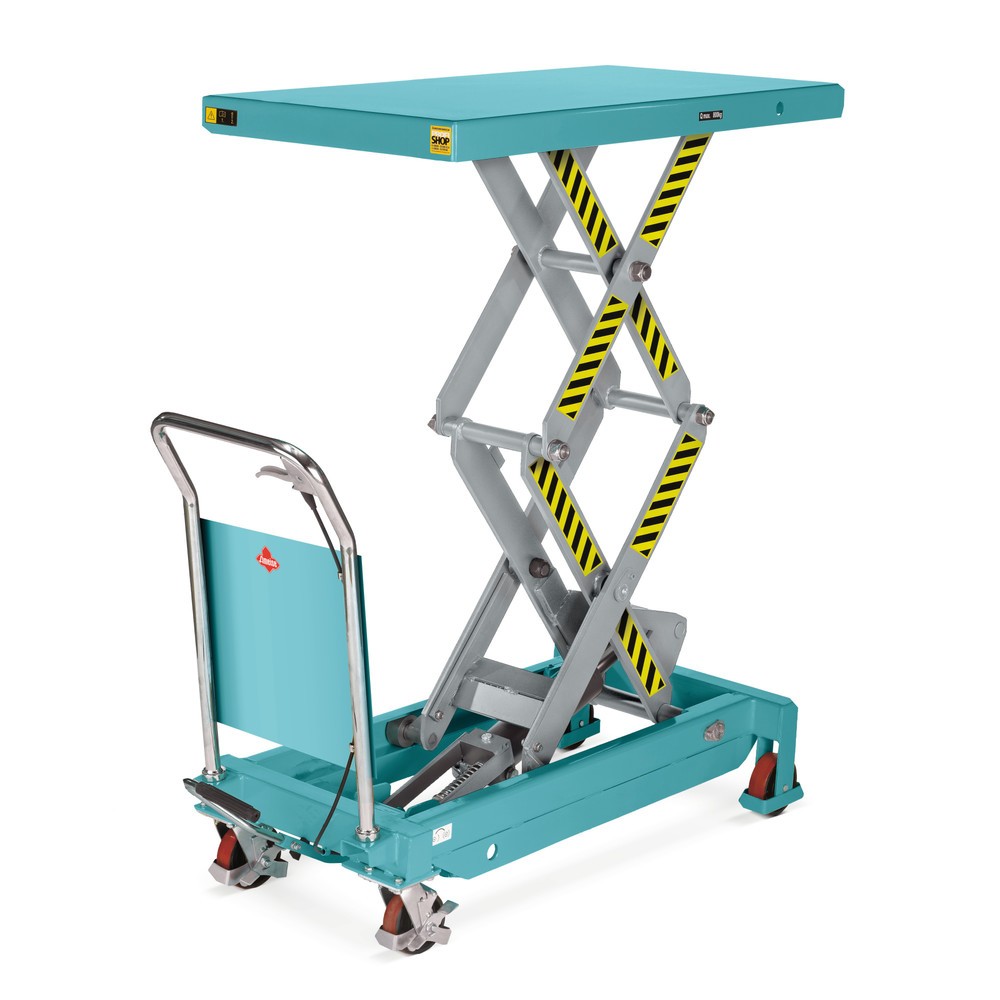

Doppio	340–1.300 mm

3. Funzione di sollevamento

A seconda del modello, i carrelli elevatori a pantografo offrono tre diverse funzioni di sollevamento a seconda del peso del carico da trasportare e della frequenza delle operazioni:
