Sollevatori a pantografo per carichi in stoccaggio e produzione

Grazie ai sollevatori a pantografo è possibile sollevare merci pallettizzate o sfuse a un'altezza di lavoro ergonomica, o anche in aree di stoccaggio elevate. A seconda del modello e della funzione del pantografo elevatore, questo tipo di piani elevatori può essere integrato anche in processi automatizzati. Con la nostra guida all'acquisto potrai scegliere gli elevatori a forbice più adatti alle tue esigenze.

Tabella dei contenuti

Piani elevatori a forbice per un utilizzo versatile in azienda
Come scegliere l’elevatore a pantografo adatto alle tue esigenze
I sollevatori a pantografo per un lavoro ergonomico
Domande frequenti sui sollevatori a pantografo

1. Piani elevatori a forbice per un utilizzo versatile in azienda

Gli elevatori a forbice fissi disponibili nello shop online Jungheinrich PROFISHOP consentono di sollevare o abbassare carichi disposti su pallet, imballati o sfusi in grandi contenitori per pallet. A seconda del modello, i sollevatori a pantografo consentono di raggiungere un'altezza massima di 2.700 mm, ma possono anche fungere da piano da lavoro ad altezza ergonomica. A tale scopo, la piattaforma del pantografo elevatore è montata su almeno due supporti a forbice che possono essere avvitati a terra o installati sotto il livello del pavimento.

I sollevatori a pantografo sono disponibili in diversi modelli adatti alle varie aree di applicazione. Possono inoltre essere completati con accessori appositi per utilizzi specifici. Le piattaforme di questi versatili elevatori a forbice possono essere sollevate elettricamente o ad aria compressa, a seconda del modello. Ecco, in sintesi, i possibili utilizzi dei nostri piani elevatori a pantografo:

Area di applicazione/ Compiti	Dettagli
Lavori ergonomici	La piattaforma può essere sollevata a un'altezza di lavoro individualizzata per evitare l’affaticamento Il lavoro di prelievo e commissionamento delle merci può essere eseguito in modo da impedire il sovraccarico sulla schiena
Utilizzo come tavolo o banco da lavoro	Sul piano, grazie alla sua stabilità, possono essere eseguiti lavori di montaggio o imballaggio Utilizzabile come postazione di lavoro seduti o in piedi grazie all'altezza di lavoro ergonomica e regolabile
Utilizzo come sollevatore di merci o montacarichi	La piattaforma si alza o si abbassa verticalmente tramite il telaio a forbici piatte, forbici singole o doppie Utilizzabile, ad esempio, per carico e scarico scaffali, linee di produzione o disposizione ergonomica di materiale sui banchi da lavoro Possibilità di sollevamento fino a 2.700 mm
Sostituzione per rampe di carico e sistemi di rampa	Da caricare o trainare con transpallet o carrello elevatore A seconda del modello, per un carico senza barriere grazie alle rampe, da installare in fossa oppure a forma di U/ E per il prelievo con carrelli elevatori
Integrazione nei processi automatizzati	Per esempio, come interfaccia tra diverse unità di imballaggio e impacchettamento o tra sistemi di trasporto automatizzati

2. Come scegliere l’elevatore a pantografo adatto alle tue esigenze

Nella nostra gamma è possibile trovare un'ampia selezione di piani elevatori a forbice, che si differenziano tra loro per l’altezza massima di sollevamento, la capacità di carico e altri parametri. Per trovare il pantografo elevatore adatto alle tue esigenze, occorre fare alcune considerazioni preliminari:

Qual è il peso massimo che deve essere in grado di sostenere l’elevatore a forbice?
Quale altezza massima di sollevamento o quale intervallo di sollevamento dei piani elevatori è necessario garantire per le vostre attività professionali?
Quali sono le dimensioni dei vostri carichi e di conseguenza quali dimensioni della piattaforma sono le più adatte?
Il sollevatore a pantografo sarà posizionato all’interno o all’esterno?
Come avviene il carico degli elevatori a forbice?
Quale azionamento è opportuno per la funzione di sollevamento dei piani elevatori?
Sono necessarie altre specifiche funzionalità di sicurezza?

Alla tabella dei contenuti

Portata massima

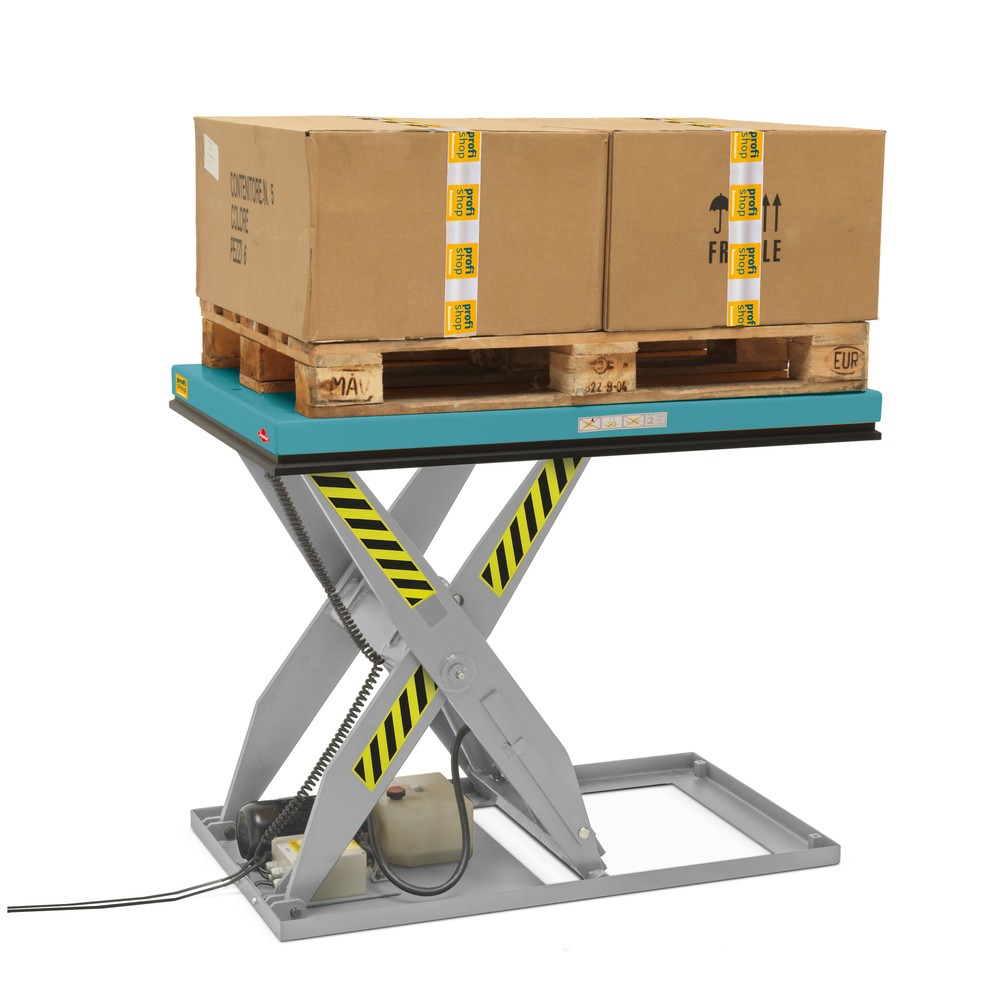

Scheren-Hubtisch Ameise® SLT 0.5/1.0/3.0 mit Einfach-Schere, elektrisch

Per poter sollevare e abbassare le merci sui piani elevatori a pantografo in modo sicuro e stabile, il carico sui piani non può eccedere la portata massima specificata. Per la scelta del sollevatore a pantografo più adatto, occorre prendere come base i picchi di carico che si verificano nelle operazioni quotidiane. A seconda della versione, i piani elevatori fissi a forbice della nostra gamma offrono una capacità di carico fino a 8.000 kg e sono quindi ideali per il trasporto verticale di carichi pesanti.

Quando si sceglie un sollevatore a pantografo, oltre alla giusta capacità di carico è importante determinare come viene distribuito il peso sulla piattaforma. Ad esempio, un piano elevatore a forbice con una capacità di carico di 1.000 kg non può più essere sufficiente per un peso di carico di 1.000 kg se il carico non è distribuito uniformemente sulla piattaforma. Ciò è dovuto all'interazione della forza e dei bracci di leva: a seconda di dove è posizionato il carico sulla piattaforma, le forbici del pantografo elevatore sono soggette a carichi diversi. Per evitare danni, la norma UNI EN 1570-1 stabilisce che:

Se l'intera piattaforma viene caricata in modo uniforme, la capacità di carico specificata dal produttore è sufficiente. Per esempio, per un carico massimo ad esempio di 1.000 kg, un sollevatore a pantografo con capacità di carico di 1.000 kg sarà la scelta ottimale.
Se il carico viene caricato solo su metà della lunghezza della piattaforma, il pantografo elevatore deve comunque essere in grado di sostenere almeno la metà del peso del carico. Se il sollevatore a pantografo ha una capacità di carico di 1.000 kg, è possibile caricare solo un massimo di 500 kg su metà della lunghezza della piattaforma. D'altra parte, ciò significa che se si deve caricare un carico di 1.000 kg su metà della lunghezza della piattaforma, è necessario acquistare un modello con una portata massima di 2.000 kg.
Se il carico viene caricato solo su metà della larghezza della piattaforma, il piano elevatore deve comunque essere in grado di sostenere almeno un terzo del peso del carico. Se il pantografo elevatore ha una capacità di carico di 1.000 kg, è possibile caricare solo un massimo di 330 kg su metà della larghezza della piattaforma. D'altra parte, ciò significa che se si devono caricare regolarmente carichi di 1.000 kg su metà della larghezza della piattaforma, la scelta giusta sarà rappresentata da un modello con una capacità di carico di 3.000 kg anziché soli 1.000 kg.

Altezza di sollevamento

Il fatto che i sollevatori a pantografo si adattino ai vostri processi operativi dipende non solo dalla capacità di carico dei piani elevatori, ma anche dall'area di sollevamento. Questo può variare a seconda del tipo di pantografo elevatore o della lunghezza dei bracci. Da Jungheinrich PROFISHOP puoi acquistare piani elevatori con i seguenti modelli di pantografo:

Tipo di pantografo	Area di sollevamento
Piattaforme elevatrici extrapiatte	Da 80 a 840 mm
Piattaforme elevatrici ribaltabili	Da 190 a 850 mm
Piattaforme elevatrici a singolo pantografo	Da 150 a 1.880 mm
Piattaforme elevatrici a doppio pantografo	Da 270 a 2.700 mm

Alla tabella dei contenuti

Luogo di utilizzo

Gli elevatori a forbice disponibili nel nostro catalogo sono adatti all'uso in ambienti interni e asciutti. Tuttavia, alcune versioni consentono l'uso anche in ambienti interni umidi o in presenza di sostanze corrosive, oppure in aree esterne esposte alle intemperie. Le guarnizioni di tenuta a soffietto per posizionatori di pallet offrono anche un'efficace protezione contro lo sporco e l'umidità se i dispositivi vengono utilizzati temporaneamente in ambienti interni o esterni umidi.

I piani elevatori a forbice sono progettati per un uso stazionario: possono essere installati a terra o incassati a pavimento. Tuttavia, alcuni elevatori pantografo possono anche essere prelevati e spostati utilizzando alette di trasporto per gru o tasche d’inforcamento per carrelli elevatori.

Tipo di caricamento

Per caricare o scaricare merci sui piani elevatori a pantografo vengono solitamente utilizzati carrelli industriali come transpallet, carrelli elevatori o altri sollevatori. A seconda del peso del carico, degli spazi operativi e del tipo di utilizzo del sollevatore a pantografo, sono possibili le seguenti opzioni:

Inforcamento diretto con un carrello elevatore o un transpallet: i carrelli industriali vengono guidati direttamente nell'incavo a forma di U della piattaforma dell’elevatore a forbice. Il portacarichi può quindi essere comodamente abbassato in sicurezza e appoggiato sulla piattaforma.
Carico o scarico tramite rampa: questi sollevatori a pantografo presentano una piattaforma chiusa, motivo per cui le forche dei transpallet o dei carrelli elevatori non possono entrare direttamente. È invece possibile salire fino alla piattaforma e prelevare o depositare le merci utilizzando una rampa fissa.
Carico o scarico con carrelli elevatori a forche larghe: i carrelli elevatori a forche larghe hanno una distanza tra le forche maggiore rispetto alle versioni standard. I nostri sollevatori a pantografo sono dotati di piani elevatori di 800 mm di larghezza massima. Perciò i carrelli elevatori a forche larghe possono facilmente entrare a sinistra e a destra del sollevatore e depositare o prelevare la merce pallettizzata direttamente sopra la piattaforma.
Installazione in fossa: per raggiungere senza ostacoli i piani elevatori con i carrelli industriali, molti dei nostri elevatori a forbice sono adatti anche per l'installazione in fossa. In questo modo il pavimento e la piattaforma sono alla stessa altezza e i carichi possono essere prelevati e scaricati anche con un transpallet.

Funzione di sollevamento

A seconda del modello, le nostre piattaforme elevatrici a forbice offrono due diverse funzioni di sollevamento:

Funzione di sollevamento	Funzionalità e caratteristiche tecniche	Vantaggi	Svantaggi
Azionamento pneumatico (aria compressa)	Il sistema ad aria compressa alza e abbassa la piattaforma La regolazione dell'altezza avviene tramite valvola di sfiato Disponibile con altezza pedana autolivellante (a seconda del peso) Caricabile con un peso massimo di 2000 kg	Non è richiesta l’elettricità per il funzionamento Bassa manutenzione, perché non sono installate molle possibilità di sollevamento e abbassamento rapidi	Possibile perdita di altezza se si rimane fermi a lungo L'aria compressa deve essere riempita regolarmente
Azionamento elettroidraulico	Sollevamento idraulico azionato da centralina elettronica L'altezza di sollevamento desiderata può essere preimpostata Disponibile con batteria gel ricaricabile o con attacco di alimentazione Capacità massima di carico fino a 8000 kg	Sollevamento e abbassamento lento e delicato possibile sotto carico Il funzionamento richiede uno sforzo minimo Ideale per carichi pesanti Presente una protezione da sovraccarico affidabile	Spese di manutenzione relativamente più elevate (cambio olio idraulico, tempi di ricarica della batteria) Possono essere necessari oli particolari, adatti per le aree alimentari

Alla tabella dei contenuti

Dispositivi di sicurezza per un funzionamento sicuro

A seconda dell'applicazione e delle esigenze individuali, i sollevatori a pantografo del nostro assortimento sono disponibili con importanti caratteristiche di sicurezza:

Dispositivi di sicurezza	Caratteristiche
Interruttore generale	Il movimento di sollevamento o abbassamento avviene solo se il relativo pulsante sull'elemento di comando viene premuto in modo continuo.
Funzione di arresto di emergenza	L'interruttore è fissato all’elemento di comando: quando viene azionato, tutti i movimenti e l'alimentazione elettroidraulica (se presente) vengono immediatamente interrotti.
Banda di contatto di sicurezza	La banda si trova sul lato inferiore della piattaforma e si attiva quando viene toccata se non viene mantenuto lo spazio per i piedi previsto. Quando attivato, il movimento di sollevamento o abbassamento viene interrotto immediatamente.
Lamiera mandorlata	Le superfici profilate in alluminio offrono una protezione antiscivolo sulle piattaforme su cui vengono spostati carichi in movimento o distribuiti in modo non uniforme.
Spina di emergenza	In caso di guasto alla trasmissione, un cilindro idraulico di fermo blocca la piattaforma di carico in posizione rialzata.
Valvola limitatrice di pressione per meccanismi di sollevamento pneumatici e idraulici	La pressione in eccesso viene eliminata automaticamente tramite la valvola. Questo impedisce fuoriuscite o danni o alle viti di regolazione, alle tubazioni o ai tubi flessibili.
Protezione dal calore per meccanismi di azionamento elettrico	La protezione dal calore impedisce il surriscaldamento degli impianti elettrici e quindi evita cortocircuiti o incendi dei cavi.
Interruttore a chiave	Le funzioni di un sollevatore a pantografo con interruttore a chiave possono essere azionate solo inserendo la chiave di sicurezza. Ciò significa che il dispositivo può essere messo in funzione solo da personale autorizzato.

4. I sollevatori a pantografo per un lavoro ergonomico

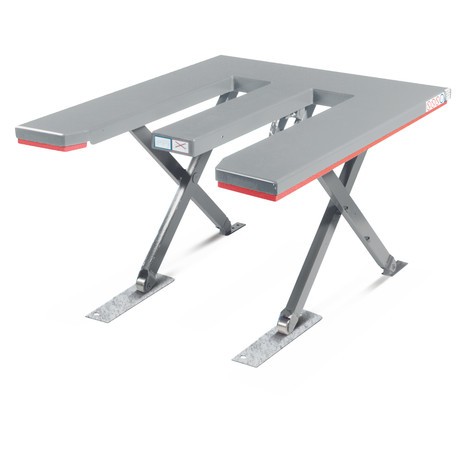

Piano elevatore a pantografo piatto FLEXLIFT, a E

I sollevatori a pantografo della nostra gamma soddisfano tutti gli standard di sicurezza richiesti e sono testate e certificate secondo la norma UNI EN 1570 del Comitato europeo di normazione (CEN). I dispositivi sono realizzati esclusivamente con materiali di alta qualità come, ad esempio, acciaio profilato verniciato a polvere, acciaio solido o acciaio per utensili (ST52 o ST37) lavorato rispondendo agli standard più elevati. Ciò rende le piattaforme elevatrici a forbice dispositivi di lavoro affidabili e sicuri con una lunga durata.

Piattaforme elevatrici extrapiatte

Nel catalogo Jungheinrich PROFISHOP troverai delle piattaforme elevatrici extrapiatte con piattaforma di carico chiusa, oppure a forma di U o a forma di E. Ciò consente alle forche dei carrelli industriali di entrare direttamente negli spazi aperti della piattaforma per caricare o scaricare le merci. Grazie all'altezza di sollevamento ridotta, questi dispositivi sono ideali per l'uso come tavoli da lavoro o banchi da lavoro per operare con una altezza ergonomica. Ecco, in sintesi, le caratteristiche delle nostre piattaforme elevatrici extrapiatte:

Parametro	Dettagli
Applicazione	Ideale per l'uso come banco da lavoro fisso
Caratteristiche dell'attrezzatura	pannello di controllo separato disponibile equipaggiamento opzionale con banda di contatto idraulica per la protezione del piede disponibili varie colorazioni
Capacità di carico	Tra 600 e 1.500 kg
Area di sollevamento	Da 80 a 840 mm
Cicli di corsa massimi	20 per ora
Velocità di sollevamento	42 mm/ s max
Velocità di abbassamento	84 mm/ s max
Forma del pantografo	Pantografo singolo
Tipo di azionamento	Elettroidraulico

Piattaforme elevatrici extrapiatte

Alla tabella dei contenuti

Piattaforme elevatrici a singolo pantografo

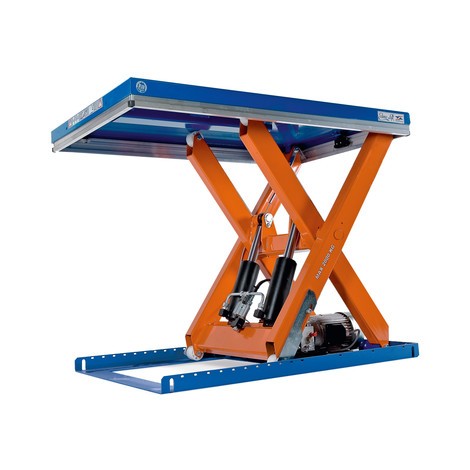

Piano elevatore a pantografo EdmoLift® Serie T

Le piattaforme elevatrici a singolo pantografo della gamma Jungheinrich PROFISHOP sono dotate di un pianale di carico chiuso in lamiera d'acciaio liscia. La piattaforma può essere regolata in altezza, in modo continuo. Per la massima sicurezza sul lavoro, la posizione di sollevamento superiore e inferiore può essere bloccata meccanicamente. Alcuni modelli sono disponibili anche con interruttore a chiave, in modo che soltanto gli operatori autorizzati possano azionare la piattaforma elevatrice a singolo pantografo.

Parametro	Dettagli
Applicazione	Ideale per l'uso come banco da lavoro fisso, oltre che come sollevatore di merci o materiali
Caratteristiche dell'attrezzatura	Spina CEE e cavo di collegamento lungo fino a 3 m inclusi
Capacità di carico	Tra 500 e 3.000 kg
Area di sollevamento	Da 150 a 1.880 mm
Cicli di corsa massimi	20 per ora
Velocità di sollevamento	69 mm/ s max
Velocità di abbassamento	150 mm/ s max
Forma del pantografo	Pantografo singolo
Tipo di azionamento	Elettroidraulico

Piattaforme elevatrici a doppio pantografo

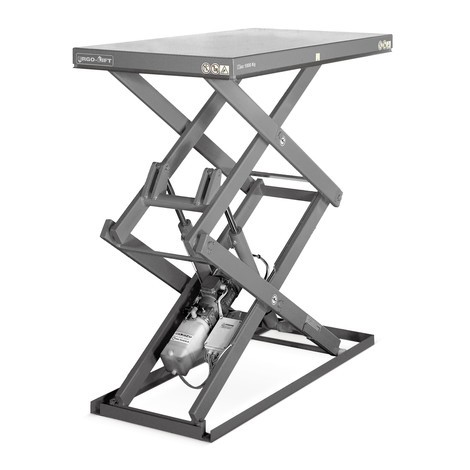

Piano elevatore a doppio pantografo ERGO-LIFT

Le piattaforme elevatrici a doppio pantografo disponibili nel catalogo Jungheinrich PROFISHOP sono particolarmente robuste e dotate di pedana chiusa, antiurto e antigraffio. Grazie al doppio pantografo, i carichi possono essere sollevati fino a 2.700 mm di altezza. L'impianto elettroidraulico autolubrificante rende le piattaforme elevatrici a doppio pantografo dei dispositivi quasi esenti da manutenzione per il trasporto di carichi in verticale e sul posto.

Piattaforme a doppio pantografo

Parametro	Dettagli
Applicazione	Progettato per lavori di sollevamento e carico intensivi nell'industria e nell'edilizia
Caratteristiche dell'attrezzatura	Realizzato in profilato d'acciaio verniciato a polvere Disponibile con centralina elettronica plug and play
Capacità di carico	Tra 200 e .3000 kg
Area di sollevamento	Da 270 a 2.700 mm
Cicli di corsa massimi	15 per ora
Velocità di sollevamento	98 mm/ s max
Velocità di abbassamento	150 mm/ s max
Forma del pantografo	Pantografo doppio (doppia forbice)
Tipo di azionamento	Elettroidraulico

Piattaforme elevatrici di carico

Con la loro capacità di carico massima fino a 8.000 kg, le robuste piattaforme elevatrici per carico mezzi sono ideali per il sollevamento e l'abbassamento di carichi pesanti. I piani elevatori di carico sono anche caratterizzati da una piattaforma particolarmente ampia. Questi piani elevatori a forbice sono progettati in modo tale da poter sollevare o abbassare in modo sicuro e stabile carichi dinamici o distribuiti in modo diseguale.

Parametro	Dettagli
Applicazione	Ideale per il sollevamento e l'abbassamento di carichi dinamici e distribuiti in modo non uniforme Progettato per la marcia con carrello elevatore o carrelli industriali
Caratteristiche dell'attrezzatura	Estremamente robusta e resistente alla corrosione Guide autolubrificanti su parti mobili In lamiera profilata in acciaio
Capacità di carico	Tra 2000 e 8000 kg
Area di sollevamento	Da 80 a 2700 mm
Cicli di corsa massimi	15 per ora
Velocità di sollevamento	75 mm/ s max
Velocità di abbassamento	75 mm/ s max
Forma del pantografo	Pantografo singolo
Tipo di azionamento	Elettroidraulico

Alla tabella dei contenuti

Piattaforme elevatrici ribaltabili

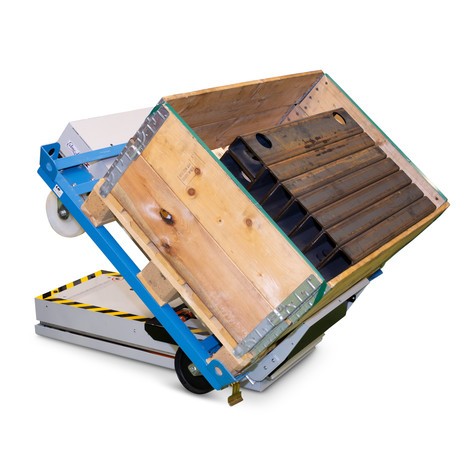

Dispositivi di inclinazione Hub EdmoLift® con piattaforma U

Le piattaforme elevatrici ribaltabili sono una combinazione versatile di sollevatore a pantografo e sollevatore con funzione di ribaltamento: con il dispositivo è possibile sollevare carichi fino a un'altezza di 850 mm e quindi inclinare la piattaforma con un angolo di inclinazione compreso tra 0° e 40°. In questo modo, l’accesso al carico potrà essere più facili ed ergonomico. L'altezza complessiva ridotta di 190 mm rende le piattaforme elevatrici ribaltabili gli strumenti ideali per il carico e lo scarico delle catene di carrelli industriali. Ecco, in sintesi, le caratteristiche delle nostre piattaforme elevatrici ribaltabili:

Parametro	Dettagli
Applicazione	Ideale per il carico e lo scarico di carrelli di trasporto e catene di carrelli industriali Per una più facile rimozione dei componenti sulle linee di produzione
Caratteristiche dell'attrezzatura	Ingombro ridotto grazie alle dimensioni compatte (solo 550 mm di larghezza) Meccanismo di azionamento installato sotto la piattaforma
Capacità di carico	Fino a 750 kg
Area di sollevamento	Da 190 a 850 mm
Velocità di sollevamento	43 secondi
Forma del pantografo	Pantografo singolo
Tipo di azionamento	Elettroidraulico

Piattaforme elevatrici ribaltabili

Posizionatori di pallet

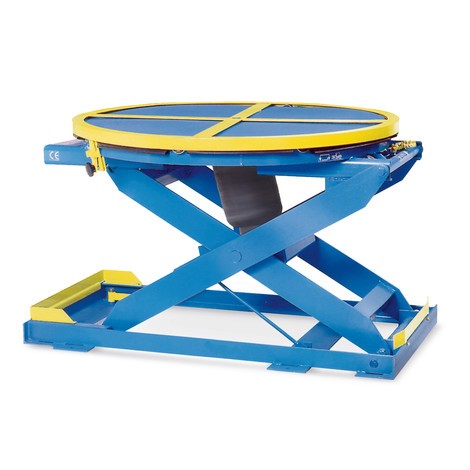

Posizionatore di pallet a pantografo ad aria compressa con piattaforma girevole

I nostri posizionatori di pallet sono dotati di una piattaforma di carico rotonda e girevole a 360° dotata di livellamento automatico. Di conseguenza, l'altezza si adatta automaticamente al peso dei carichi, ma può anche essere regolata manualmente tramite il sistema pneumatico. In questo modo è sempre possibile lavorare a un'altezza ergonomica. I posizionatori pallet della nostra gamma possono essere utilizzati singolarmente per allineare i pallet o si prestano a essere integrati in sistemi di trasporto automatizzati.

Parametro	Dettagli
Applicazione	Ideale per allineare i pallet ad un'altezza di lavoro ergonomica ideale da utilizzare in combinazione con nastri trasportatori automatizzati nei reparti di smistamento o linee di produzione
Caratteristiche dell'attrezzatura	Sistema ad aria compressa con sospensione pneumatica impermeabile Meccanica a bassa manutenzione Robusti cuscinetti a sfera Grande piattaforma con 1100 mm di diametro
Capacità di carico	Da 113 a 2000 kg
Area di sollevamento	Da 270 a 780 mm
Forma del pantografo	Pantografo singolo
Tipo di azionamento	Pneumatico

4. Domande frequenti sui sollevatori a pantografo

Con gli elevatori a forbice, le merci possono essere sollevate e abbassate, sia in forma sfusa, sia disposte su diversi supporti di carico come pallet, imballaggi esterni o contenitori per pallet. I sollevatori a pantografo sono disponibili come piani elevatori fissi a forbice o elevatori a forbice mobili, ospitati su carrelli. I vantaggi dei sollevatori a pantografo risiedono principalmente nella loro ampia gamma di possibili applicazioni (a seconda del modello):

Lavoro ergonomico a una altezza di lavoro regolabile individualmente
Può essere utilizzato come banco da lavoro (mobile) o tavolo da lavoro
Più essere utilizzato come montacarichi per la movimentazione di materiale, per esempio nelle linee di trasporto o per il carico e lo scarico da scaffalature
Può sostituire rampe di carico e sistemi di rampa
Possibile integrazione nei processi automatizzati

I sollevatori a pantografo possono essere completati con vari accessori. I soffietti, ad esempio, forniscono ulteriore sicurezza sul lavoro e protezione contro la corrosione: sono fissati al telaio di sollevamento del piano elevatore a forbice e impediscono allo sporco o all'umidità di attaccare la struttura o l'unità di azionamento. Inoltre, sono disponibili tasche drive-in o telai di base appositamente progettati per i posizionatori di pallet: ciò consente di spostare i piani elevatori a forbice fissi con un transpallet o un carrello elevatore.

Per poter integrare i sollevatori a pantografo in sistemi automatizzati di trasporto sono disponibili anche trasportatori a rulli separati che possono essere montati sulla piattaforma di carico. Sono disponibili anche piattaforme quadrate con attacchi angolari per i dispositivi di fissaggio dei pallet sui posizionatori di pallet.

In linea di principio, tutti i tipi di sollevatori a pantografo elevatrici a forbice possono essere utilizzati per il sollevamento e l'abbassamento di pallet, a condizione che abbiano una piattaforma sufficientemente ampia e la capacità di carico necessaria. Tuttavia, è possibile sollevare e abbassare le merci pallettizzate in modo particolarmente ergonomico con le piattaforme elevatrici a forbici extrapiatte e i posizionatori per pallet. Le forche di un transpallet o un carrello elevatore possono essere inserite nelle tasche delle piattaforme a forma di U ed E, permettendo di abbassare i carichi direttamente sopra la piattaforma. I posizionatori pallet, invece, assicurano che i pallet siano allineati in modo rapido e semplice grazie alla piattaforma girevole.
