- Pacchetto completo composto da campata base e, a seconda del modello, da un numero variabile di campate aggiuntive
- Doppio fronte per maggiore spazio di stoccaggio
- Adatta per merci pesanti
13 Giorni lavorativi
- Pacchetto completo composto da campata base e, a seconda del modello, da un numero variabile di campate aggiuntive
- A fronte singolo per, ad es., posizionamento a parete
- Ideale per lo stoccaggio di componenti lunghi e pesanti
13 Giorni lavorativi
- Scaffalatura con stoccaggio su due lati
- Per lo stoccaggio di pezzi sfusi eccessivamente lunghe e pesanti
- Ampliabile con campate aggiuntive quante volte si desidera
13 Giorni lavorativi
- A fronte singolo per, ad es., posizionamento a parete
- Per lo stoccaggio di pezzi sfusi eccessivamente lunghe e pesanti
- Ampliabile con campate aggiuntive quante volte si desidera
13 Giorni lavorativi
- A fronte singolo per, ad es., posizionamento a parete
- Per lo stoccaggio di pezzi sfusi eccessivamente lunghe e pesanti
- Ampliabile con campate aggiuntive quante volte si desidera
13 Giorni lavorativi
- Pacchetto completo composto da campata base e, a seconda del modello, da un numero variabile di campate aggiuntive
- Doppio fronte per maggiore spazio di stoccaggio
- I livelli della scaffalatura che si assottigliano verso l'alto facilitano l'accesso
20 Giorni lavorativi
- Scaffalatura con stoccaggio su due lati
- Per lo stoccaggio di pezzi sfusi eccessivamente lunghe e pesanti
- Ampliabile con campate aggiuntive quante volte si desidera
13 Giorni lavorativi
- Scaffalatura Cantilever per una posizione non ingombrante nella parete
- Per lo stoccaggio di carichi lunghi, per es. travi di legno o tubi in metallo
- Con bracci cantilever di diverse lunghezze saldati sui montanti
20 Giorni lavorativi
- Pacchetto completo composto da una campata base e due campate aggiuntive
- Scaffalatura per stoccaggio su un lato, ad es. su pareti
- Per lo stoccaggio di merci di grandi dimensioni
13 Giorni lavorativi
- Pacchetto completo composto da campata base e, a seconda del modello, da un numero variabile di campate aggiuntive
- Doppio fronte per maggiore spazio di stoccaggio
- Adatta per merci pesanti
29 Giorni lavorativi
- Pacchetto completo composto da campata base e, a seconda del modello, da un numero variabile di campate aggiuntive
- Scaffalatura per stoccaggio su un lato, ad es. su pareti
- Adatta per merci pesanti
29 Giorni lavorativi
Scaffalature cantilever per immagazzinare al meglio materiali lunghi
Le scaffalature cantilever servono a immagazzinare prodotti particolarmente lunghi, come lastre, dischi o altre merci di forma circolare. Da Jungheinrich PROFISHOP trovi scaffalature cantilever sia con accesso unico sia bilaterale, che puoi configurare a seconda delle tue esigenze.
- Cosa sono e quali vantaggi offrono le scaffalature per magazzini?
- Scegliere la scaffalatura a sbalzo su misura
- Scaffalature cantilever con la capacità di carico adeguata
- Determinare il tipo di struttura
- Scaffalature cantilever: accesso da uno o due lati?
- Assicurare le dotazioni di sicurezza
- Scegliere gli accessori per le scaffalature da magazzino
- Domande frequenti sulle scaffalature cantilever
1. Cosa sono e quali vantaggi offrono le scaffalature per magazzini?
Le scaffalature a sbalzo rientrano tra le scaffalature pesanti e, così come altre scaffalature per merci lunghe, risultano ideali per immagazzinare e rendere accessibili in qualsiasi momento tubi, sbarre, aste o lastre, riducendo il rischio di caduta della merce dagli scaffali. Una scaffalatura cantilever è composta da una struttura robusta sulla quale sono fissati orizzontalmente dei bracci sui quali può essere montato un sistema che impedisce la caduta della merce. I bracci della scaffalatura a sbalzo servono come superficie d’appoggio per le merci di lunghe dimensioni riposte orizzontalmente, come separatori per quelle immagazzinate in posizione verticale, e come base per altri tipi di ripiani. Le scaffalature sono acquistabili sia con montaggio combinato tra vite e incastro, sia con bracci saldati, e offrono una portata diversa in base al modello scelto. Le scaffalature per magazzini possono essere costruite con accesso su uno o su entrambi i lati e sono adatte sia per la preparazione manuale degli ordini, sia per l’utilizzo tramite macchinari.
| Vantaggi delle scaffalature cantilever | Svantaggi delle scaffalature cantilever | |
|---|---|---|
Ideali per l’immagazzinamento sicuro e organizzato di merci pesanti e ingombranti:
|
Richiede molto spazio:
| |
Versatilità di utilizzo:
|
Utilizzabili solo per determinati beni lunghi:
|
Tutte le scaffalature cantilever acquistabili da noi sono verniciate a polvere e sono quindi adatte solamente per l’utilizzo in ambienti interni. Per l’impiego in ambienti esterni, consigliamo l’uso di scaffalature cantilever zincate a caldo. Su richiesta, è possibile ordinare queste versioni attraverso Jungheinrich PROFISHOP.
2. Scegliere la scaffalatura a sbalzo su misura
In ogni azienda, le dinamiche operative sono uniche e richiedono attrezzature personalizzate, perfettamente adattate alle specifiche esigenze dei locali di produzione e del magazzino. Jungheinrich PROFISHOP offre una selezione di scaffalature cantilever appositamente progettate per soddisfare queste necessità. Per trovare il modello più adatto alle tue esigenze, ti invitiamo a seguire i criteri di selezione indicati di seguito.
Con il nostro configuratore di scaffali, puoi creare comodamente online scaffalature adatte alle tue esigenze specifiche. Inoltre, se hai bisogno di assistenza o consulenza durante il processo di configurazione, il nostro servizio clienti è a tua disposizione per fornirti supporto professionale e rispondere a tutte le tue domande. Realizza la soluzione di stoccaggio perfetta per il tuo magazzino!
3. Scaffalature cantilever con la capacità di carico adeguata
Le scaffalature cantilever sono essenzialmente concepite per sostenere carichi elevati. Quasi tutte le componenti delle scaffalature a sbalzo sono in robusto acciaio o lamiere di acciaio e dispongono di giunti stabili tra i bracci a sbalzo e il corpo della scaffalatura. Per aumentare ulteriormente la stabilità delle scaffalature il materiale viene verniciato a polvere. In questo modo si riducono i danni provocati da urti e dagli agenti atmosferici. Per trovare la scaffalatura cantilever adatta alla tua azienda devi distinguere tra capacità di carico del ripiano e della singola sezione:
- Portata per braccio = la capacità di carico di un braccio, definita dalla capacità di carico dei vari bracci cantilever su uno stesso piano.
- Portata per colonna = capacità massima di carico di una colonna
Un esempio di capacità per braccio e per colonna: se un piano è composto da due bracci con una capacità di carico di 400 kg ciascuno, la portata dei bracci è di 2 x 400 kg, quindi 800 kg. Le merci lunghe che volete riporre su questo piano non possono pesare più di 800 kg in totale. Se la scaffalatura è composta da tre piani, teoricamente la portata massima delle colonne è di 3 x 800 kg, ovvero 2.400 kg. Tuttavia, la capacità di carico delle colonne può variare in base al modello e può essere meno di 2.400 kg: la costruzione delle sezioni, soprattutto dei supporti verticali, influisce sulla capacità di carico effettiva delle colonne.
Nel nostro negozio online trovi scaffalature cantilever con una capacità di carico di
- Fino a 630 kg per braccio a sbalzo
- Fino a circa 25.000 kg per ogni scaffale (sezione verticale)
- Fino a 500 kg per ripiano inferiore
4. Determinare il tipo di struttura
Una scaffalatura per magazzino base è composta di una sezione verticale con almeno due bracci a sbalzo. La sezione verticale – o scaffale – consiste di:
- Due parti laterali verticali (colonne),
- Due montanti orizzontali,
- Sostegno diagonale o a croce.
Da Jungheinrich PROFISHOP puoi ordinare sia scaffalature saldate, sia scaffali con montaggio a incastro o a vite personalizzabili secondo le tue esigenze. Di seguito i vantaggi e gli svantaggi delle varie tipologie di montaggio a confronto:
| Tipologia di montaggio | Vantaggi | Svantaggi |
|---|---|---|
| Scaffali già saldati |
|
|
| Scaffali con montaggio a incastro e ad avvitamento |
|
|
Attenzione: le scaffalature cantilever con sistema di montaggio a vite o a incastro sono espandibili in base alle tue preferenze. Ciò significa che puoi installare insieme tutti gli scaffali di cui hai bisogno. Per ogni scaffale aggiuntivo, avrai bisogno di una sezione laterale e di due supporti diagonali, che puoi acquistare da noi come scaffale già assemblato. Per garantire una stabilità sufficiente, è necessario installare dei supporti a croce ogni cinque sezioni.
5. Scaffalature cantilever: accesso da uno o due lati?
Nel nostro catalogo puoi trovare scaffalature cantilever in due varianti: con accesso mono e bilaterale. A seconda della lunghezza delle merci e delle condizioni dei tuoi locali aziendali, puoi valutare quale delle due opzioni di accesso sia più adatta alle tue necessità:
| Tipo di accesso | Dettagli |
|---|---|

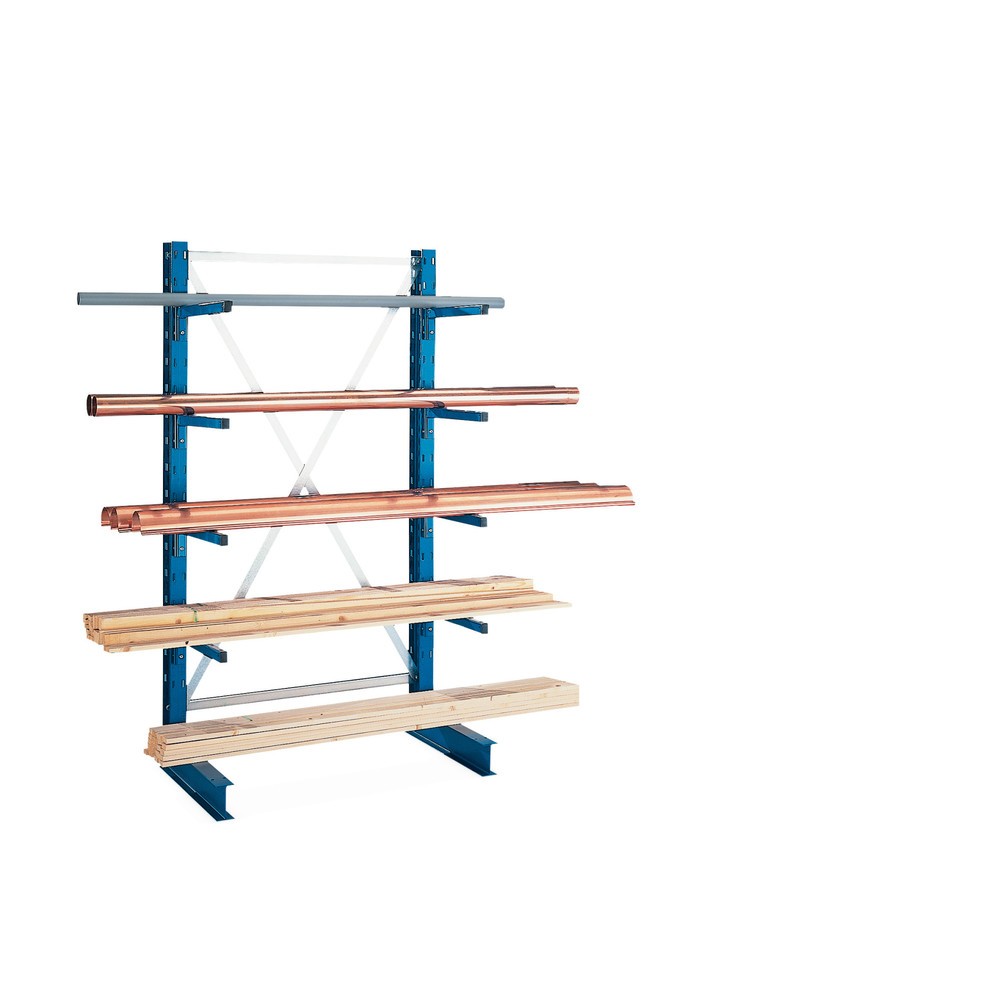

Scaffalature cantilever con accesso su un solo lato con colonne a L
|
|
Scaffalature cantilever con accesso su entrambi i lati con colonne a T
|
|
6. Assicurare le dotazioni di sicurezza
La norma prevista per le scaffalature cantilever in Italia è la UNI 11598:2015. Tra le disposizioni c’è quella di installare sui bracci cantilever un apposito perno di fissaggio che impedisca il rotolamento e la caduta delle merci di forma arrotondata. In base al modello il perno può essere premontato o aggiunto successivamente. Nel negozio online trovi anche altre dotazioni di sicurezza per le scaffalature cantilever:
| Dotazioni di sicurezza | Dettagli |
|---|---|
Perni a vite e ancoraggi a terra
|
|
Piastre di livellamento
|
|
Barriere di sicurezza
|
|
7. Scegliere gli accessori per le scaffalature da magazzino

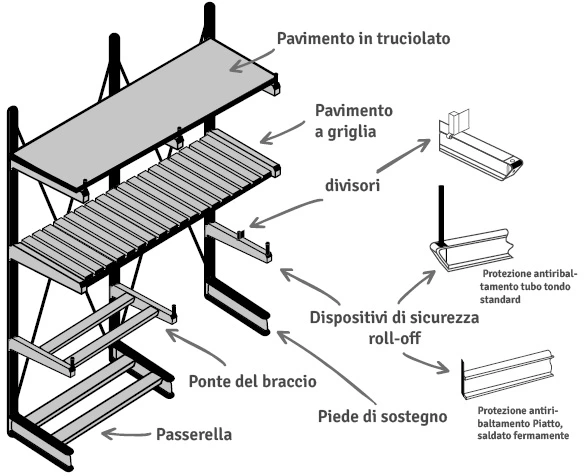

Un grande vantaggio dei bracci a sbalzo consiste nella possibilità di configurare, ampliare e adattare questa tipologia di scaffalature a seconda delle esigenze della tua azienda con scaffali aggiuntivi di dalle diverse dimensioni e capacità di carico, che puoi trovare tra gli accessori per scaffalature cantilever su Jungheinrich PROFISHOP. Per personalizzare le tue scaffalature cantilever ti offriamo:
- Bracci a sbalzo aggiuntivi,
- Guide con ganci da incastro da aggiungere ai bracci a sbalzo per ottenere maggiore spazio per le merci,
- Ripiani da installare sui bracci degli scaffali che servono da superfice per l’immagazzinamento di prodotti di minori dimensioni,
- Ripiani da utilizzare per il piano inferiore delle scaffalature cantilever,
- Stabili perni di sicurezza.
Da noi trovi anche le targhette per scaffalature che ti aiutano ad accedere alla merce velocemente, particolarmente utili nei magazzini o nei locali adibiti alla vendita di più grandi dimensioni, dove sono presenti molte scaffalature di questo tipo.
8. Domande frequenti sulle scaffalature cantilever
Una scaffalatura cantilever, nota anche come scaffalatura a sbalzo o per magazzino, è un sistema di stoccaggio industriale in metallo progettato per il deposito di oggetti voluminosi e pesanti, come barre, travi, tubi, tavole di legno e lamiere, che non possono essere collocati su pallet. Ecco i vantaggi principali di questo tipo di scaffalatura:
- Robustezza e resistenza: le scaffalature cantilever sono notevolmente robuste e resistenti, e garantiscono la sicurezza e la durata nel tempo delle merci stoccate.
- Capacità di carico elevata: queste scaffalature sono in grado di sostenere pesi notevoli, con una capacità di carico che può raggiungere i 630 kg per braccio.
- Versatilità: i bracci a sbalzo delle scaffalature cantilever fungono da supporto sia per le merci orizzontali che per quelle verticali, consentendo anche l’installazione di ripiani. Questa versatilità rende possibile lo stoccaggio di oggetti di forma allungata in modo efficiente.
- Accesso da unico o doppio lato: le scaffalature cantilever possono essere configurate con accesso da un solo lato o da entrambi i lati, offrendo flessibilità nella disposizione delle merci.
- Personalizzazione: è possibile adattare le scaffalature cantilever alle tue esigenze specifiche utilizzando scaffali aggiuntivi e accessori come ripiani, ponti o ganci.
Per le scaffalature non automatizzate – nello specifico le scaffalature cantilever – è necessario seguire le indicazioni dell’allegato IV del Decreto Legislativo 81/2008. Questo implica che devono essere stabili, adeguate al loro scopo e alle condizioni ambientali. Inoltre, è obbligatorio che abbiano una chiara indicazione del carico massimo ammissibile per unità di superficie, espressa in kg/m2. È fondamentale che i carichi depositati sulle scaffalature non superino questa capacità e siano distribuiti in modo razionale.
Inoltre, per quanto riguarda le scaffalature da magazzino, è essenziale rispettare la norma UNI 11598:2015 per garantire la sicurezza sui luoghi di lavoro. Questa norma stabilisce diverse disposizioni chiave, tra cui la lunghezza massima consentita, l’esposizione della portata massima sugli scaffali, il corretto montaggio con particolare attenzione alla stabilità, la disposizione equa delle merci e lo spazio adeguato tra le scaffalature, a seconda se le operazioni sono manuali o coinvolgono carrelli elevatori industriali. Inoltre, è previsto un obbligo di verifica periodica delle scaffalature cantilever da parte di personale competente.
Nel rispetto della normativa UNI EN 15635, è essenziale stabilire chi sia responsabile dell’organizzazione delle ispezioni periodiche delle scaffalature all’interno di un magazzino. La figura designata per questa importante funzione è il PRSES, ovvero la "Persona Responsabile della Sicurezza delle Scaffalature." Il PRSES, che può essere un professionista interno o esterno all’azienda, deve aver seguito un corso di formazione offerto dal produttore delle attrezzature di lavoro o da chi produce e installa tali attrezzature. Questo esperto è incaricato di vigilare sullo stato delle scaffalature, garantire che siano mantenute sotto controllo, che non presentino danni o utilizzi scorretti che possano mettere a rischio la sicurezza, e che le segnalazioni di danni siano prontamente gestite. Inoltre, il PRSES effettua regolari controlli periodici delle scaffalature, con una frequenza minima settimanale, e pianifica le ispezioni necessarie per assicurare la conformità con gli standard di sicurezza e la normativa UNI EN 15635. La nomina di un PRSES è una misura essenziale per prevenire incidenti e garantire un ambiente di lavoro sicuro e conforme alle normative vigenti.
Caricare una scaffalatura in modo adeguato è essenziale per garantire la sicurezza e la stabilità della struttura. Due le linee guida da seguire:
- Distribuzione equa dei pesi: evita di posizionare il carico più pesante nella parte bassa e il carico più leggero nella parte alta della scaffalatura. La struttura è stata progettata per sopportare il proprio peso e il peso delle merci caricate su di essa. Di conseguenza, il primo e il secondo livello di carico hanno la stessa capacità di portata. Puoi distribuire i pesi in modo uniforme sia sul primo che sul secondo livello, rispettando le indicazioni di capacità di carico.
- Utilizzo del cartello di portata: assicurati di avere un cartello di portata sulla scaffalatura, che chiaramente indica la capacità di carico massima della struttura. Questo cartello è fondamentale perché fornisce informazioni cruciali su quanto puoi caricare in modo sicuro. Prima di posizionare qualsiasi merce sulla scaffalatura, consulta il cartello di portata per verificare che il peso non superi le capacità specificate.
A far sì che una scaffalatura cantilever sia adatta all’utilizzo interno o esterno è il materiale o meglio il materiale con la quale è rivestita. Le scaffalature cantilever per l’utilizzo in ambienti interni sono per lo più rivestite a polvere. Questo rivestimento non le protegge però a sufficienza dalle intemperie. Per gli ambienti esterni risultano perciò più adatti i modelli zincati a caldo.
